1. tcache란?

tcache(Thread local Caching)란 멀티 스레드 환경에서 메모리 할당속도를 높이기 위해 glibc 2.26버젼 이상부터 생겨난 기술이다. 이전에 멀티 스레드 환경에서 Arena라는 개념을 도입하여 각 스레드당 힙 메모리를 제공하여 서로 간섭없이 힙 작업을 빠르게 수행할 수 있도록 도와준다고 하였다. tcache라는 개념 또한 멀티 스레드 환경에서 힙 작업을 빠르게 수행할 수 있도록 도와주는 기술이다.



tcache는 작은 단위의 메모리 할당이 필요할 경우 arena를 참조하지 않고 바로 메모리를 할당할 수 있도록 각 스레드 당 thread cache라는 영역을 제공함으로써 메모리 할당 속도를 높일 수 있는 기술이다.



이제부터 tcache에 대해 자세히 설명하도록 하겠다. (glibc 2.26기준)



2. tcache 특징 및 구조

2.1 특징

/* We want 64 entries.  This is an arbitrary limit, which tunables can reduce.  */
# define TCACHE_MAX_BINS		64
  • 각 스레드별로 64개의 single linked list구조의 tcache bin 존재
/* This is another arbitrary limit, which tunables can change.  Each
   tcache bin will hold at most this number of chunks.  */
# define TCACHE_FILL_COUNT 7
  • 각 bin에는 7개의 동일한 크기의 청크 존재
    • 32bit system : 12 ~ 516byte 범위의 청크 사이즈
    • 64bit system : 24 ~ 1032byte 범위의 청크 사이즈



2.2 구조

1) tcache_entry

/* We overlay this structure on the user-data portion of a chunk when
   the chunk is stored in the per-thread cache.  */
typedef struct tcache_entry
{
  struct tcache_entry *next;
} tcache_entry;
  • 동일한 크기의 free chunk를 관리하는 구조체
  • next포인터를 통해 다음 동일한 크기의 free chunk를 연결



2) tcache_perthread_struct

/* There is one of these for each thread, which contains the
   per-thread cache (hence "tcache_perthread_struct").  Keeping
   overall size low is mildly important.  Note that COUNTS and ENTRIES
   are redundant (we could have just counted the linked list each
   time), this is for performance reasons.  */
typedef struct tcache_perthread_struct
{
  char counts[TCACHE_MAX_BINS];
  tcache_entry *entries[TCACHE_MAX_BINS];
} tcache_perthread_struct;
  • 전체적인 tcache list를 관리하는 구조체
  • counts[TCACHE_MAX_BINS] : entries배열의 single linked list로 연결되어 있는 청크의 개수 기록(single list당 최대 7개의 청크 제한)
  • entries[TCACHE_MAX_BINS] : fastbin과 같이 single linked list의 구조로 동일한 크기의 free chunk들로 연결되어 있음

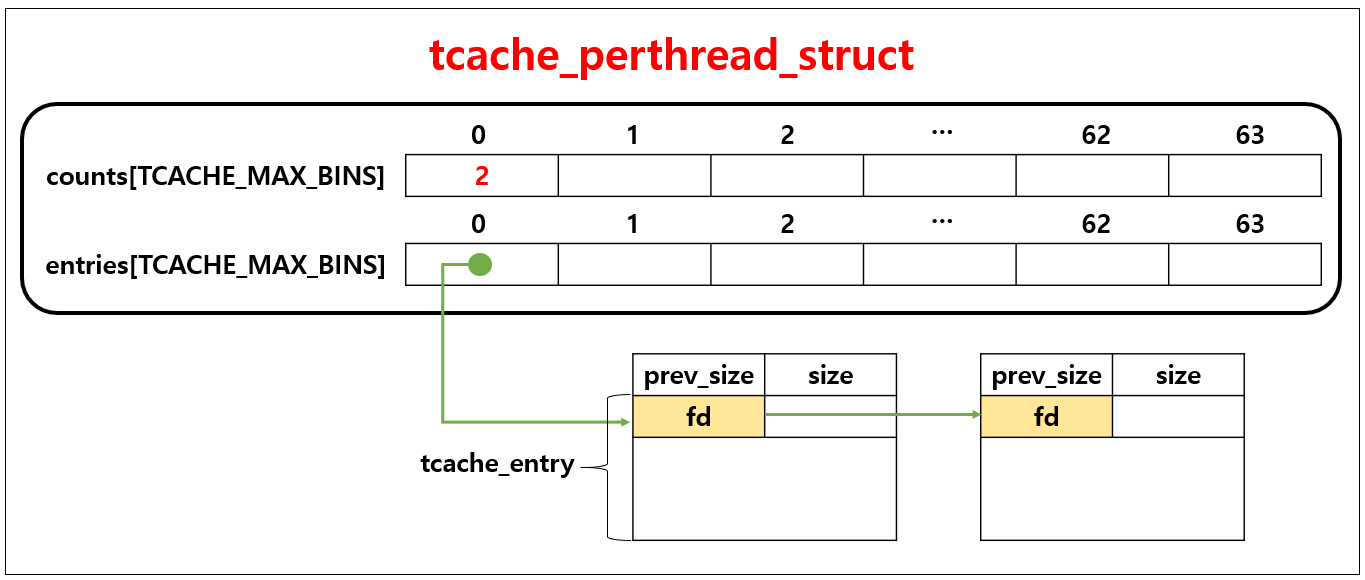

3) 전체적인 구조



4) debugging

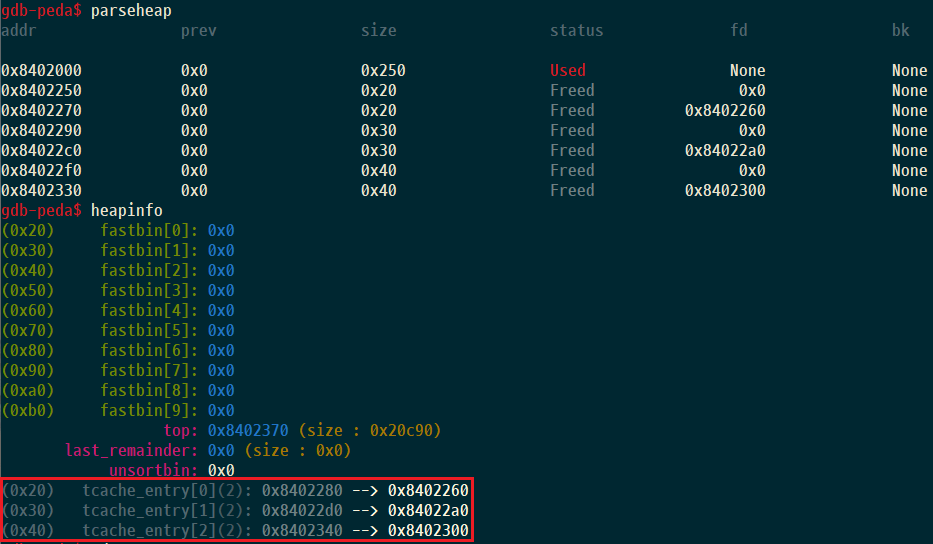

  • 0x10, 0x20, 0x30 크기의 청크를 각각 2번 malloc한 이후 free한 이후이다.
  • fastbin과 동일하게 LIFO방식의 single linked list구조로 각자 크기에 맞게 들어가 있으며 count되어 있는 것을 볼 수 있다.
  • 참고로 tcache는 다른 bin들과 달리 main_arena에 존재하지 않고 tcache_perthread_struct에 존재한다.

  • tcache_perthread_struct에 tcache→counts[tc_idx]와 tcache→entries[rc_idx]가 존재하는 것을 확인할 수 있다.

  • 청크의 fd부분에 tcache_entry→next가 오며 single liked list구조를 가진다.





3. tcache 분석

3.1 tcache 관련 주요 함수

  • tcache_init : tcache_perthread_struct를 생성
  • tcache_get : tcache리스트에 청크를 가져옴(제거)
  • tcache_put : tcache리스트에 새로운 청크 추가



1) tcache_init

static void
tcache_init(void)
{
  mstate ar_ptr;
  void *victim = 0;
  const size_t bytes = sizeof (tcache_perthread_struct);

  if (tcache_shutting_down)
    return;

  arena_get (ar_ptr, bytes);
  victim = _int_malloc (ar_ptr, bytes);
  if (!victim && ar_ptr != NULL)
    {
      ar_ptr = arena_get_retry (ar_ptr, bytes);
      victim = _int_malloc (ar_ptr, bytes);
    }


  if (ar_ptr != NULL)
    __libc_lock_unlock (ar_ptr->mutex);

  /* In a low memory situation, we may not be able to allocate memory
     - in which case, we just keep trying later.  However, we
     typically do this very early, so either there is sufficient
     memory, or there isn't enough memory to do non-trivial
     allocations anyway.  */
  if (victim)
    {
      tcache = (tcache_perthread_struct *) victim;
      memset (tcache, 0, sizeof (tcache_perthread_struct));
    }

}
  • tcache_shutting_down이 참이면 tcache가 종료되었다는 뜻으로 함수를 종료
  • arena_get함수를 통해 ar_ptr에 arena의 주소를 받아오고 _int_malloc함수 호출을 통해 실질적인 메모리 할당 요청을 하여 victicm에 넣어줌
  • 위 과정에서 비정상적으로 malloc이 할당되어 victim에 널 값이 들어가고 ar_ptr은 잘 받아져왔다면 다시 arena_get_retry를 통해 arena를 가져오고 _int_malloc함수를 호출한다.
  • ar_ptr이 널 값이 아니면 즉, arena의 주소를 잘 받아왔다면 __libc_lock_unlock을 통해 lock을 해제한다.
  • 정상적으로 malloc이 할당되어 victim에 값이 존재하면 tcache_perthread_struct구조체에 맞게 캐스팅하여 tcache에 저장하고 메모리를 0으로 세팅한다.



2) tcache_get

/* Caller must ensure that we know tc_idx is valid and there's
   available chunks to remove.  */
static void *
tcache_get (size_t tc_idx)
{
  tcache_entry *e = tcache->entries[tc_idx];
  assert (tc_idx < TCACHE_MAX_BINS);
  assert (tcache->entries[tc_idx] > 0);
  tcache->entries[tc_idx] = e->next;
  --(tcache->counts[tc_idx]);
  return (void *) e;
}
  • tcache→entries[tc_idx]의 값을 e에 저장한다.
  • assert함수를 2번 호출하여 tc_idx가 TCACHE_MAX_BINS보다 큰지 tcache→entries[tc_idx]값이 0보다 작은지 검증한다. 참이면 프로그램은 계속 실행되고 거짓이면 프로그램을 중단한다.
  • tcache→entries[tc_idx]에 다음 청크의 주소 값을 넣고 tcache→counts를 감소한다. 즉, a → b → c .. 인 상황에서 a에서 b로 가는 link가 사라진다. 이를 통해 나중에 들어온 free 청크가 먼저 사용됨을 통해 LIFO방식임을 알 수 있다.
  • 링크에서 제거된 청크의 주소인 e를 반환 값으로 준다.



3) tcache_put

/* Caller must ensure that we know tc_idx is valid and there's room
   for more chunks.  */
static void
tcache_put (mchunkptr chunk, size_t tc_idx)
{
  tcache_entry *e = (tcache_entry *) chunk2mem (chunk);
  assert (tc_idx < TCACHE_MAX_BINS);
  e->next = tcache->entries[tc_idx];
  tcache->entries[tc_idx] = e;
  ++(tcache->counts[tc_idx]);
}
  • chunk2mem함수((void*)((char*)(p) + 2*SIZE_SZ))를 통해 청크의 실제 주소를 가져오고 16을 더한다. 즉, 청크의 실제 주소에 16을 더하면 prev_size와 size 다음 부분인 fd부분이다. 해당 주소 값을 가져와서 tcache_entry구조체에 맞게 캐스팅하여 e에 저장
  • tc_idx가 TCACHE_MAX_BINS를 넘는지 검증한다.
  • tcache_entry의 구조체인 e의 next는 청크의 fd부분을 의미하며 e→next에 원래 존재하는 tcache→entries[tc_idx]의 값을 넣어 linked list의 구조를 만든다.
  • 마지막으로 tcache→counts[tc_idx]값을 증가해준다.



3.2 Malloc 과정

malloc함수를 호출하면 내부적으로 __libc_malloc함수를 호출한다.

여기서 tcache가 추가되면서 코드가 조금 수정되었다.



1) __libc_malloc

void *
__libc_malloc (size_t bytes)
{
  mstate ar_ptr;
  void *victim;

  void *(*hook) (size_t, const void *)
    = atomic_forced_read (__malloc_hook);
  if (__builtin_expect (hook != NULL, 0))
    return (*hook)(bytes, RETURN_ADDRESS (0));
#if USE_TCACHE
  /* int_free also calls request2size, be careful to not pad twice.  */
  size_t tbytes = request2size (bytes);
  size_t tc_idx = csize2tidx (tbytes);

  MAYBE_INIT_TCACHE ();

  DIAG_PUSH_NEEDS_COMMENT;
  if (tc_idx < mp_.tcache_bins
      /*&& tc_idx < TCACHE_MAX_BINS*/ /* to appease gcc */
      && tcache
      && tcache->entries[tc_idx] != NULL)
    {
      return tcache_get (tc_idx);
    }
  DIAG_POP_NEEDS_COMMENT;
#endif

  arena_get (ar_ptr, bytes);

  victim = _int_malloc (ar_ptr, bytes);
  /* Retry with another arena only if we were able to find a usable arena
     before.  */
  if (!victim && ar_ptr != NULL)
    {
      LIBC_PROBE (memory_malloc_retry, 1, bytes);
      ar_ptr = arena_get_retry (ar_ptr, bytes);
      victim = _int_malloc (ar_ptr, bytes);
    }

  if (ar_ptr != NULL)
    __libc_lock_unlock (ar_ptr->mutex);

  assert (!victim || chunk_is_mmapped (mem2chunk (victim)) ||
          ar_ptr == arena_for_chunk (mem2chunk (victim)));
  return victim;
}
  • 먼저, hook이 등록되어 있으면 호출한다. (glibc 2.23과 동일)
  • 여기서 #if USE_TCACHE ~ #endif 부분에 tcache관련 코드가 추가되었고 다른 부분은 기존의 __libc_malloc코드와 동일하다.
  • _int_malloc을 호출하기전에 MAYBE_INIT_TCACHE매크로 함수를 호출한다.
#define MAYBE_INIT_TCACHE() \
  if (__glibc_unlikely (tcache == NULL)) \
    tcache_init();
  • tcache가 널이면 tcache_init을 통해 tcache_perthread_struct를 생성
  • MAYBE_INIT_TCACHE이후에는 if문을 통해 tc_idx가 mp_.tcache_bins(TCACHE_MAX_BINS)보다 작은지 tcache_init을 통해 tcache가 할당되었는지 tcache의 엔트리가 널 값이 아닌지 검사를 하고 tcache_get함수를 호출한다.
  • tcache에서 할당해줄 청크가 존재하지 않으면 arena의 주소를 얻어와 _int_malloc을 호출하여 메모리를 할당해준다.



2) _int_malloc

기존의 _int_malloc의 루틴은 동일하고 tcache가 추가된 부분만 보겠다.



2-1) fastbin 루틴

if ((unsigned long) (nb) <= (unsigned long) (get_max_fast ()))
	{
      idx = fastbin_index (nb);
      mfastbinptr *fb = &fastbin (av, idx);
      mchunkptr pp = *fb;
      REMOVE_FB (fb, victim, pp);
      if (victim != 0)
        {
          if (__builtin_expect (fastbin_index (chunksize (victim)) != idx, 0))
            {
              errstr = "malloc(): memory corruption (fast)";
            errout:
              malloc_printerr (check_action, errstr, chunk2mem (victim), av);
              return NULL;
            }
          check_remalloced_chunk (av, victim, nb);
#if USE_TCACHE
	  /* While we're here, if we see other chunks of the same size,
	     stash them in the tcache.  */
	  size_t tc_idx = csize2tidx (nb);
	  if (tcache && tc_idx < mp_.tcache_bins)
	    {
	      mchunkptr tc_victim;

	      /* While bin not empty and tcache not full, copy chunks over.  */
	      while (tcache->counts[tc_idx] < mp_.tcache_count
		     && (pp = *fb) != NULL)
			{
			  REMOVE_FB (fb, tc_victim, pp);
			  if (tc_victim != 0)
			    {
			      tcache_put (tc_victim, tc_idx);
	        }
				}
	    }
#endif
          void *p = chunk2mem (victim);
          alloc_perturb (p, bytes);
          return p;
		}
	}
  • 요청한 메모리 할당 크기를 fastbin에서 찾아서 fastbin에서 할당하고 fastbin에서 재할당하는데 사용된 청크를 unlink를 진행한 이후 #if USE_TCACHE ~ #endif부분에서 tcache 로직이 추가되었다.
  • 요청한 청크의 사이즈를 tcache에 맞는 인덱스로 변환이후에 tcache가 존재하고 tc_idx가 TCACHE_MAX_BINS범위를 넘어서지 않으면 if문 안의 로직이 실행된다.
  • if문 안의 while문에서 tcache→counts[tc_idx]의 값이 TCACHE_FILL_COUNT값 보다 작고 pp가 널이 아닐 때까지 REMOVE_FB매크로 함수와 tcache_put함수가 실행된다.
  • REMOVE_FB매크로 함수를 통해 fastbin에 있는 청크를 unlink를 하게되고 tcache_put함수를 통해 unlink하면서 빠져 나가게 된 tc_victim을 tcache에 넣는다.
  • 정리하면 tcache의 엔트리가 TCACHE_FILL_COUNT(7)범위를 넘어서지 않을 때까지 fastbin에 있는 청크들을 tcache로 넣는 과정이다.



2-2) smallbin 루틴

if (in_smallbin_range (nb))
    {
      idx = smallbin_index (nb);
      bin = bin_at (av, idx);

      if ((victim = last (bin)) != bin)
        {
          if (victim == 0) /* initialization check */
            malloc_consolidate (av);
          else
            {
              bck = victim->bk;
				if (__glibc_unlikely (bck->fd != victim))
                {
                  errstr = "malloc(): smallbin double linked list corrupted";
                  goto errout;
                }
              set_inuse_bit_at_offset (victim, nb);
              bin->bk = bck;
              bck->fd = bin;

              if (av != &main_arena)
								set_non_main_arena (victim);
              check_malloced_chunk (av, victim, nb);
#if USE_TCACHE
	  /* While we're here, if we see other chunks of the same size,
	     stash them in the tcache.  */
	  size_t tc_idx = csize2tidx (nb);
	  if (tcache && tc_idx < mp_.tcache_bins)
		{
	      mchunkptr tc_victim;

	      /* While bin not empty and tcache not full, copy chunks over.  */
	      while (tcache->counts[tc_idx] < mp_.tcache_count
		     && (tc_victim = last (bin)) != bin)
				{
				  if (tc_victim != 0)
					{
				      bck = tc_victim->bk;
				      set_inuse_bit_at_offset (tc_victim, nb);
				      if (av != &main_arena)
								set_non_main_arena (tc_victim);
				      bin->bk = bck;
				      bck->fd = bin;

				      tcache_put (tc_victim, tc_idx);
					}
				}
	    }
#endif
				void *p = chunk2mem (victim);
				alloc_perturb (p, bytes);
        return p;
			}
		}
	}
  • fastbin루틴과 동일한 로직으로 smallbin에서 재할당을 해주고 while루프를 돌면서 남은 청크들을 tcache에 넣어준다.



2-3) unsortedbin루틴

...
					/* remove from unsorted list */
          unsorted_chunks (av)->bk = bck;
          bck->fd = unsorted_chunks (av);

          /* Take now instead of binning if exact fit */

          if (size == nb)
            {
              set_inuse_bit_at_offset (victim, size);
              if (av != &main_arena)
								set_non_main_arena (victim);
#if USE_TCACHE
	      /* Fill cache first, return to user only if cache fills.
		 We may return one of these chunks later.  */
				      if (tcache_nb
							  && tcache->counts[tc_idx] < mp_.tcache_count)
								{
								  tcache_put (victim, tc_idx);
								  return_cached = 1;
								  continue;
								}
				      else
								{
#endif

...
  • 위와 동일한 로직으로 unsortedbin에서 청크를 재할당해주고 unlink를 진행한 이후에 unsorted bin에 있는 청크들을 tcache에 넣어준다.
  • 이 때 위에 smallbin과 fastbin과 다르게 return_cached변수에 1로 세팅한다.
  • return_cached가 사용되는 로직은 2군데 있다.
#if USE_TCACHE
      /* If we've processed as many chunks as we're allowed while
	 filling the cache, return one of the cached ones.  */
      ++tcache_unsorted_count;
      if (return_cached
				  && mp_.tcache_unsorted_limit > 0
				  && tcache_unsorted_count > mp_.tcache_unsorted_limit)
				{
				  return tcache_get (tc_idx);
				}
#endif

#define MAX_ITERS       10000
          if (++iters >= MAX_ITERS)
            break;
        }

#if USE_TCACHE
      /* If all the small chunks we found ended up cached, return one now.  */
      if (return_cached)
				{
				  return tcache_get (tc_idx);
				}
#endif
  • return_cached가 참이고 tcache_unsorted_count가 tcache_unsorted_limit보다 크면 tcache_get을 호출하고 return한다. 즉, unsorted bin에서 tcache로 이동한 경우 tcache list의 topchunk를 가져온다.
  • 이후에 각자 자신의 빈으로 들어가는 과정을 최대 10000번 반복 이후에 다시 한 번 return_cached가 참이면 tcache_get을 호출한다.



3.3 Free 과정

free함수를 호출하면 내부적으로 __libc_free함수를 호출한다.



3-1) __libc_free

void
__libc_free (void *mem)
{
  mstate ar_ptr;
  mchunkptr p;                          /* chunk corresponding to mem */

  void (*hook) (void *, const void *)
    = atomic_forced_read (__free_hook);
  if (__builtin_expect (hook != NULL, 0))
    {
      (*hook)(mem, RETURN_ADDRESS (0));
      return;
    }

  if (mem == 0)                              /* free(0) has no effect */
    return;

  p = mem2chunk (mem);

  if (chunk_is_mmapped (p))                       /* release mmapped memory. */
    {
      /* See if the dynamic brk/mmap threshold needs adjusting.
	 Dumped fake mmapped chunks do not affect the threshold.  */
      if (!mp_.no_dyn_threshold
          && chunksize_nomask (p) > mp_.mmap_threshold
          && chunksize_nomask (p) <= DEFAULT_MMAP_THRESHOLD_MAX
				  && !DUMPED_MAIN_ARENA_CHUNK (p))
        {
          mp_.mmap_threshold = chunksize (p);
          mp_.trim_threshold = 2 * mp_.mmap_threshold;
          LIBC_PROBE (memory_mallopt_free_dyn_thresholds, 2,
                      mp_.mmap_threshold, mp_.trim_threshold);
        }
      munmap_chunk (p);
      return;
    }

  MAYBE_INIT_TCACHE ();

  ar_ptr = arena_for_chunk (p);
  _int_free (ar_ptr, p, 0);
}
  • hook이 등록되어 있으면 호출
  • 3번째 if문에서 mmap으로 할당된 청크이면 if문안의 로직이 실행되고 아니면 MAYBE_INIT_TCACHE함수를 호출한다.
  • 마지막으로 _int_free를 호출한다.



3-2) _int_free

...
#if USE_TCACHE
  {
    size_t tc_idx = csize2tidx (size);

    if (tcache && tc_idx < mp_.tcache_bins && tcache->counts[tc_idx] < mp_.tcache_count)
      {
	tcache_put (p, tc_idx);
	return;
      }
  }
#endif
...
  • 다른 부분은 glibc 2.23과 동일하고 tcache코드가 추가된 부분만 보겠다.
  • tcache가 존재하고 tc_idx가 TCACHE_MAX_BINS범위 안에 있으며 tcache→counts 또한 TCACHE_FILL_COUNT(7)범위 안에 있으며 tcache_put을 호출하여 tcache에 free 청크를 넣는다.





정리

  • fastbin과 거의 비슷한 구조를 가지고 있다.(LIFO, single linked list)
  • fastbin에서 fd는 다음 청크의 prev_size를 가리키지만 tcache에서 next는 다음 청크의 next부분을 가리킨다.
  • 다른 bin들과는 다르게 main_arena에서 관리되지 않고tcache_perthread_struct가 관리한다.
  • tcache에서 bin의 개수는 일반적으로 64개이며 각각 서로 다른 크기의 chunk들을 bin에 저장하는데 최대 7개의 청크까지 저장할 수 있다.
  • tcache에 들어갈 수 있는 크기의 청크가 free되면 tcache에 먼저 저장된다.(최대 7개까지 이후에는 각자 자신의 크기에 맞는 bin에 들어감)
  • fastbin, unsorted bin, small bin에 저장되어 있는 free 청크를 재할당하는데 사용되면 나머지 free 청크들은 tcache로 옮겨진다.



4. 참고자료

저작자표시

'Security > 01 System Hacking' 카테고리의 다른 글

FSOP를 위한 fclose()분석  (0) 2020.09.15
stdout flag를 이용한 libc leak  (6) 2020.08.26
Linux system call table 정리(32bit, 64bit)  (0) 2020.08.20
[heap exploit] - Unsorted bin Attack  (0) 2020.08.04
[heap exploit] - Unsafe Unlink  (4) 2020.07.31
'Security/01 System Hacking' Related Articles more
Comments
